Depuis 1970, la norme NF C 15-100 veille à la sécurité des installations électriques à basse tension en Europe. Cette réglementation impose que chaque fil électrique soit identifié par une couleur spécifique, rendant ainsi les interventions plus sûres. Voici un aperçu des significations des couleurs des fils que l'on peut rencontrer dans un tableau électrique.
La norme NF C 15-100 : un cadre sécuritaire essentiel
La norme NF C 15-100 définit les règles fondamentales pour toute installation électrique, exigeant la présence d'un compteur électrique, de disjoncteurs, d'un tableau, de dispositifs différentiels, et d'autres équipements de sécurité. Ces éléments garantissent une protection optimale pour les occupants. Par ailleurs, cette norme impose qu'un circuit électrique utilise au minimum trois fils : un fil de phase, un fil neutre et un fil de terre, chacun identifié par sa couleur respective.
Il est à noter que les habitations construites avant 1970 ne respectent pas nécessairement cette norme. Ainsi, il est crucial pour les électriciens d’apprécier l’âge des installations afin de mieux comprendre leur configuration.
Fonctions des fils électriques fondamentaux
Les trois fils principaux que l'on rencontre dans une installation sont :
- Fil de phase : Représenté par la lettre L, ce fil amène le courant électrique au circuit, alimentant ainsi les appareils électroménagers. Il est le plus dangereux à manipuler.
- Fil neutre : Indiqué par la lettre N, il a un potentiel électrique de 0 V. Son rôle est de distribuer le courant dans le système et de le renvoyer vers le réseau électrique.
- Fil de terre : Ce fil, qui ne transporte pas de courant pendant l'usage normal, relie le circuit à la terre pour évacuer toute fuite électrique, augmentant ainsi la sécurité.

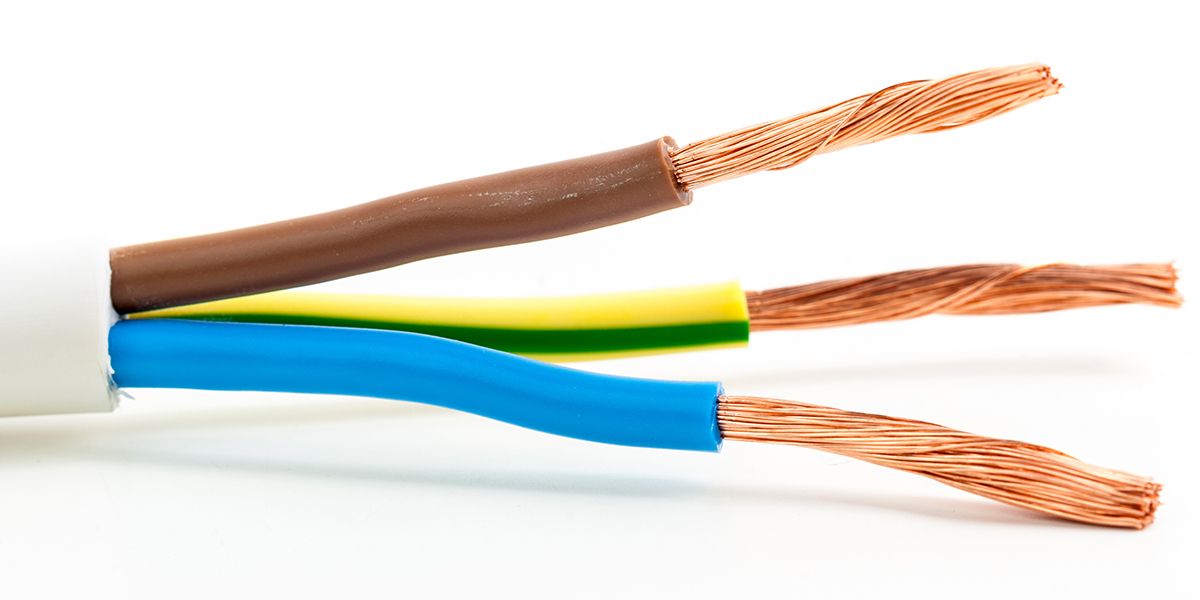

Les couleurs des fils : un code à respecter
Connaître les couleurs associées à chaque fil est essentiel pour éviter tout risque d'erreur. Voici les codes actuels :
- Fil de phase : Couleurs foncées comme le rouge, le marron ou le noir. Avant 1970, il était souvent jaune ou vert.
- Fil neutre : Toujours bleu, clair ou foncé. Attention, dans les anciennes installations, il était rouge.
- Fil de terre : En jaune et vert ; des variantes blanches ou grises peuvent exister dans les installations anciennes.
Des fils additionnels, tels que l'orange pour certains raccordements ou le violet pour les interrupteurs à va-et-vient, peuvent également apparaître.
Respecter la réglementation sur les couleurs est indispensable. Une confusion pourrait entraîner un dysfonctionnement du circuit, voire des pannes matérielles, des risques d’électrocution, et même des incendies. En cas de dommages, un expert évaluera l’installation, et une non-conformité pourrait compromettre la couverture d'assurance.
Les statistiques sont alarmantes : 4 000 électrisations graves par an en France, ainsi que 200 décès dus à des électrocutions. C’est un rappel urgent des dangers liés à des installations électriques non conformes ou mal réalisées.
